多速率Serdes IP方案
為客戶提供1.25-12.5Gbps多速率SERDES IP方案。該方案平滑地集成了多SERDES通路，具有同級產品中最優的性能、面積和功耗?？删幾g的PHY可以支持PCIe Gen 1/2/3, USB 3.0 / 3.1, XAUI, SATA Gen 1/2/3, CEI-11G-LR, 10GBase-KX4, JESD204B, SGMII/QSGMII, RAPID I/O, HSSTP （Trace Port）， V-By-One, DisplayPort和HMC等主流的接口標準。

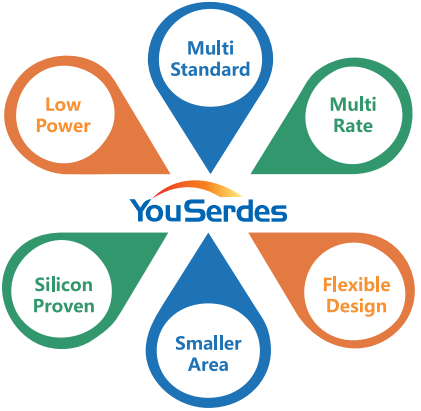

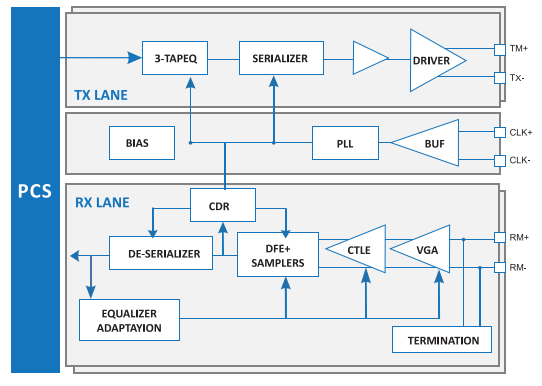

YouPHY-Serdes 子系統
單一SERDES設計，滿足廣泛的標準，協議和速度。
任何組合都可以，例如USB-3.0, PCIe Gen-3和SATA Gen-3在一個單一的Combo SERDES。
內部低抖動鎖相環支持各種標準時鐘要求-不需要額外的組件。
靈活的設計-基于Tile的設計，使客戶可以選擇任何數量的Tx和Rx通道。
一次性努力設計，集成，驗證和硅驗證。
節省芯片區域，因?yàn)橐蟮臉?biāo)準少的時候，不需要重復邏輯。
特點
支持的發送和接收通道數量不等

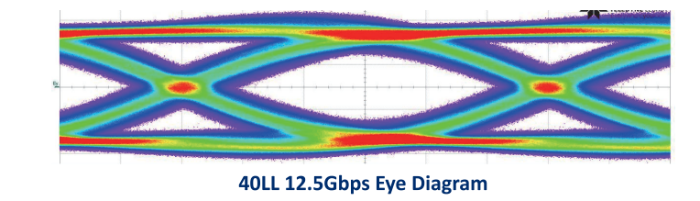

數據速率可編程 1.25-12.5 Gbps
具有可編程輸出擺幅 100 – 1100 mVp2p 的發射驅動器
前/后光標發射均衡范圍 0 – 9db/12db，可編程步長為 20mV
自適應接收器均衡 (CTLE + DFE) 以支持在 6GHz 時插入損耗為 30db 的長距離信道
嵌入式低抖動鎖相環 (PLL)
支持信標、低頻周期信令 (LFPS)、自動協商 (AN) 信令
豐富的 DFT 功能（AC-JTAG、Eye-scan、Loop-back、RX Sensitivity BIST、TX level BIST、PLL BIST）
數字固定和 TFT 掃描
用于與 SOC 掃描壓縮器集成的邊界掃描 (Extest)
可以在低成本數字測試儀上進行測試

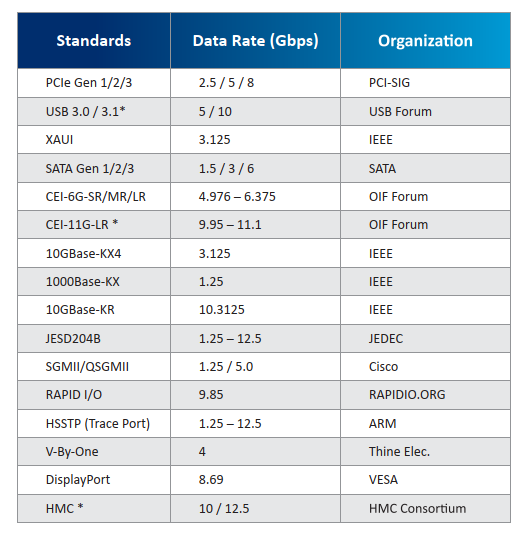

支持多種標準
