NB-IoT

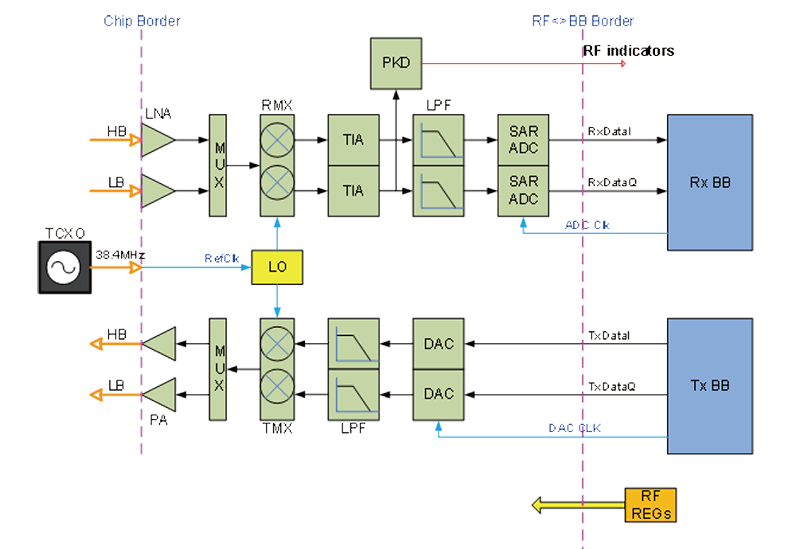

B40NLL_NBIOT_TRX是一款專門為窄帶物聯網應用設計的    Sub-1GHz（699MHz-960MHz）全集成收發器。該器件由射頻前端、分?jǐn)?shù)分頻頻率合成器（Frac-N）、本振(LO)鏈和模擬基帶模塊組成。接收鏈路（RX）具有大動態范圍和高靈敏度。一個零中頻架構的發射鏈路（TX）產生低誤差矢量幅度（EVM）的發射信號并驅動外部功率放大器。完全集成的頻率合成器為T(mén)X和RX混頻器產生所需的低相位噪聲本振信號。

B40NLL_NBIOT_TRX是在40納米低漏電射頻1P7M工藝上開發的。電源電壓范圍為2.8V至3.6V。一個38.4MHz的溫控振蕩器（TCXO）被用來作為參考時鐘。

NB-IoT 解決方案
